A、B、C型扣压式胶管接头

详细介绍

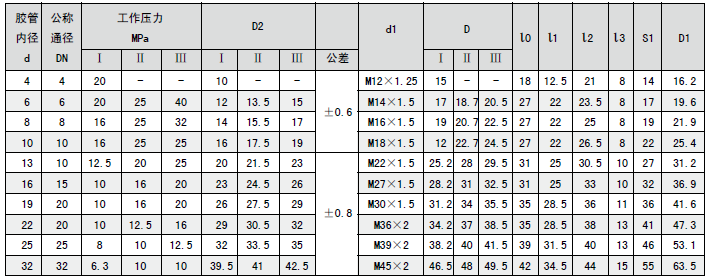

1、表中①为焊接式管接头标准中缺少的螺纹，由使用者自行配制或协商订货。

2、D1-接头外套扣压后直径；Ⅰ、Ⅱ、Ⅲ - 胶管的钢丝层数

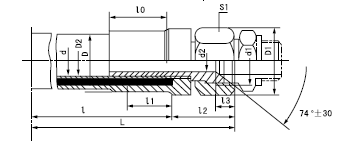

C型扣压式胶管接头(JB1887-77)

标记示例：

胶管内径d为16m m，Ⅲ层钢丝，胶管长度ι为

1000mm的C型扣压式胶管接头：

胶管接头16Ⅲ-1000 JB1887-77。

1、C 型扣压式胶管接头与扩口式管接头连接使用。

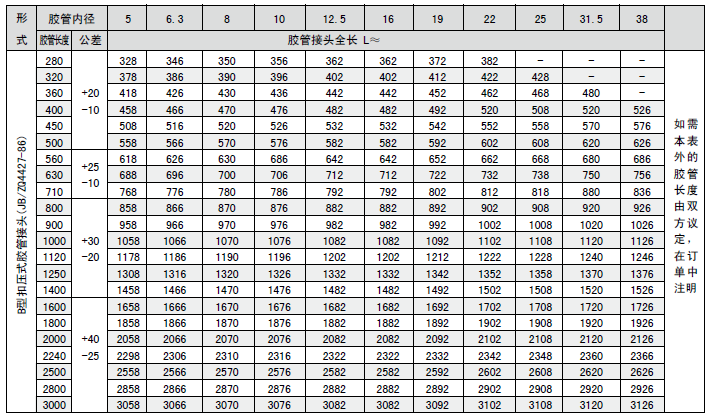

2、附录表中d1 括号内尺寸为扩口式管接头标准中所缺少的螺纹，由使用者自己配制。尺寸L= +2 2 ιι
