锥密封焊接式铰接管接头

详细介绍

一、概述

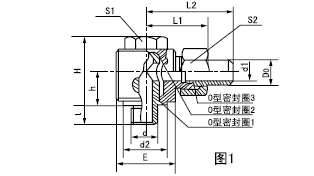

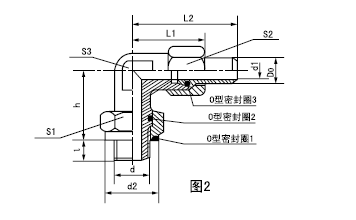

用于以油、气为介质的管路系统用锥密封焊接式铰接管接头与锥密封焊接式可调向管接头。工作温度为-25～80℃，公称压力PN ≤ 31.5MPa。形式和尺寸见图1、图2 和表1、表2。

二、结构形式

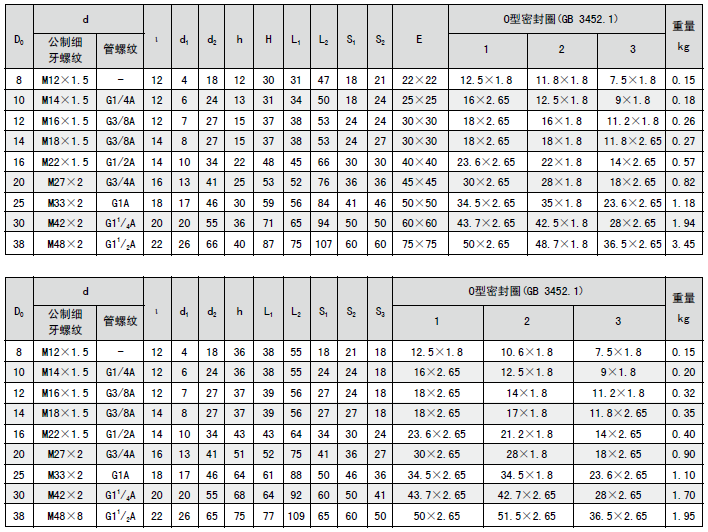

三、外形尺寸

四、订货标记说明

1、管子外径16mm连接螺纹d=M22×1.5的锥密封焊接式铰接管接头。

管接头16-M22×1.5 JB/ZQ4188-97

2、管子外径20mm 连接螺纹M27×2的锥密封焊接式可调向管接头。

管接头20-M27×2 JB/ZQ4189-97
