GJ系列管夹

一、概述

　　G J系列管夹是目前国内管夹中综合指标最佳的系列产品，适用于液压，润滑、气动和高压水系统管子的固定。系统工作压力可达32MPa；工作温度一般为-40～80℃,最高可用到120℃，这种管夹共有五种规格，适用管子外径范围较宽，可以从Φ6至Φ150。

　　管夹衬垫的材质一般采用普通橡胶，如需采用其它橡胶订货时应特殊提出。

　　管夹外径如不符合规格中的系列，可按订货要求制造。管夹外表的颜色一般为黑色油漆，有特殊要求应事先提出。

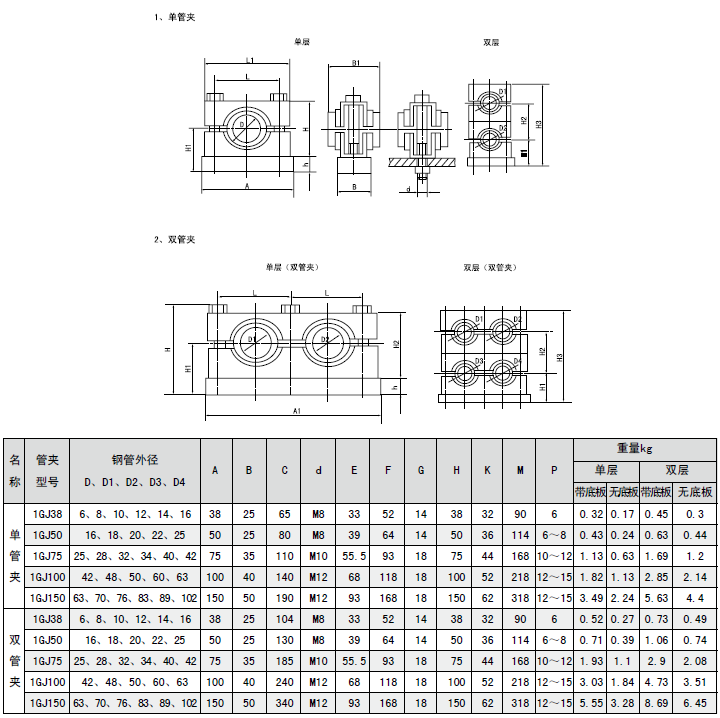

二、外形尺寸

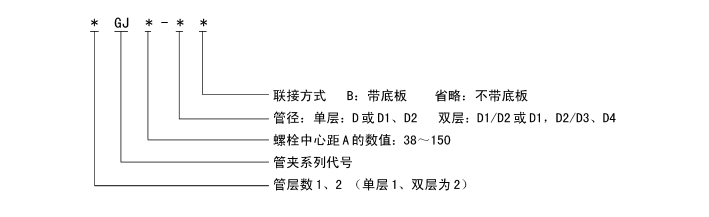

三、型号标注

四、使用说明

1、管路布置在设备上时，可采用带底板的管夹，底板直接焊在设备上。

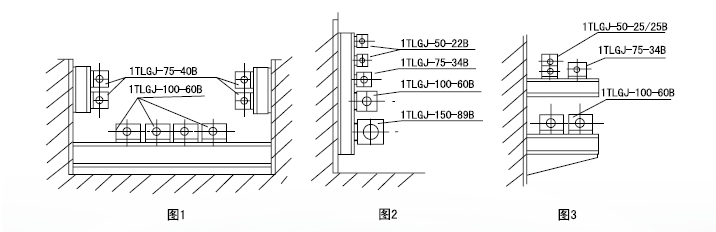

2、管路布置在地沟内，沟的侧壁上有埋设件（钢板）。当采用带底板的管夹时，把底板焊在槽钢上，槽钢焊在埋钢上，见图1。当采用不带底板的管夹时，管夹用螺栓连接在槽钢上，这时槽钢上要钻孔。管夹一般采用一列布置，亦可交错布置。

3、管路沿地沟的侧壁布置，壁上有埋设件，管夹的底板焊在槽钢上，槽钢焊在埋设件上，见图2。

4、管路布置在地沟侧壁的支架上，支架焊在埋设件上，管夹的底板焊在支架上，管夹悬臂较大时，要注意支架的强度。见图3。
