SGLL型双联油冷却器

一、使用条件

    双联冷却器按G B151 标准和参照西德A D 及美国T E M A标准设计和制造，采用全钢和部分黄铜结构，油侧工作压力1.6M P a，工作温度150℃，水侧工作压力1.0M P a，工作温度100℃。产品具有节能、高效、安全可靠等优点；适用于汽轮发电机组、压缩机组、风机、泵组及石油化工行业上的油冷却系统，也可用于其它油冷却系统。

二、特点

    1、表列数据为二流程列管式双联油冷却器，若需要可选用四流程、六流程、裸管或翅片冷却管的冷却器。

    2、冷却器安装通常为卧式，如用户需要时可采用二种立式布置，一种进水室在下、另一种进水室在上，便于管束拆卸。

    3、油水接口法兰标准按JB/T81-94，根据用户要求配非标法兰时应满足配管要求。

    4、根据A P Ⅰ 614 标准，冷却器采用双联结构，由二只相同面积的冷却器和三通阀装置构成，一只工作，一只备用，每个冷却器能承受整个系统的冷却负荷，管板一头固定，一头浮动，可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择，水室、壳体、三通阀可选碳钢或全不锈钢，管板可用碳钢、不锈钢或黄铜板；管子材料可选普通黄铜管H68、砷黄铜管H S n70-1A，铝黄铜管H A177-2A，不锈钢管1Cr18Ni9Ti、B10、B30 等。

    5、三通阀采用钢制焊接结构连续流转换阀。这种阀门在内部结构发生故障或阀门转换期间不会造成油路的中断。外形如图示。

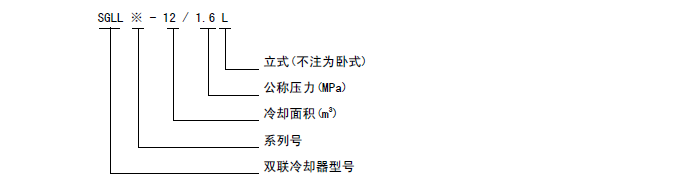

三、型号标注
