GDK03型电气控制箱

一、概述

    GDKO3型电控箱有监控及全自动两种，它适用于40MPa双线终端式干油集中润滑系统中，用于控制润滑泵、换向阀、补脂泵等相互间协调工作，能对系统中的供油点实现自动供油，供油完成后，自动停止。箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。

    本控制箱能发出“供油时间延长”、“贮油筒空”、“超负荷运转”等故障信号。具有持续，手动和自动多种控制工作状态，可通过箱面上的转换开关来切换。持续工作状态：当润滑泵启动后持续地向系两条主管线供送润滑脂；手动工作状态：当与主机联锁信号接通后，手动启动润滑泵运转向系统供送润滑脂，自动换向完成一个润滑周期供脂后自动停止；自动工作状态：当与主机联锁信号接通后，润滑泵按系统设定的时间间隔定时向系统供送润滑脂，完成一个润滑周期后自动停止。润滑泵不管在何种状态，一旦贮油筒空，补脂泵就会自动启动补脂，补满后自动停止。

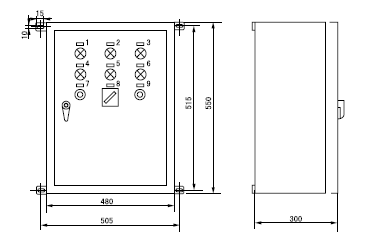

二、外形尺寸

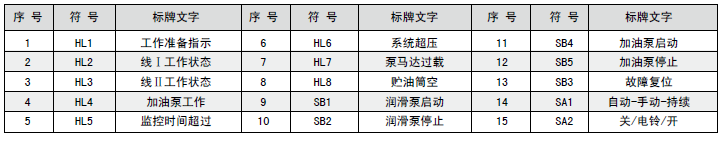

三、标牌符号及文字

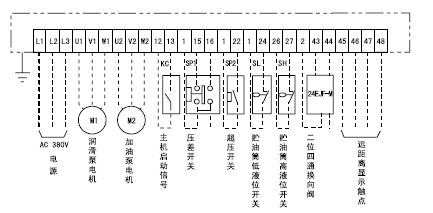

四、GDK-03电气控制箱外部接线图

五、使用说明

    1、适用主电源AC380V、50HZ。

    2、适用环境温度-10℃～40℃,湿度90%。

    3、周围环境无导电的介质（气体、液体）。

    4、垂直安装，其倾斜度不大于5°。
